Портальная стенка П 16.18

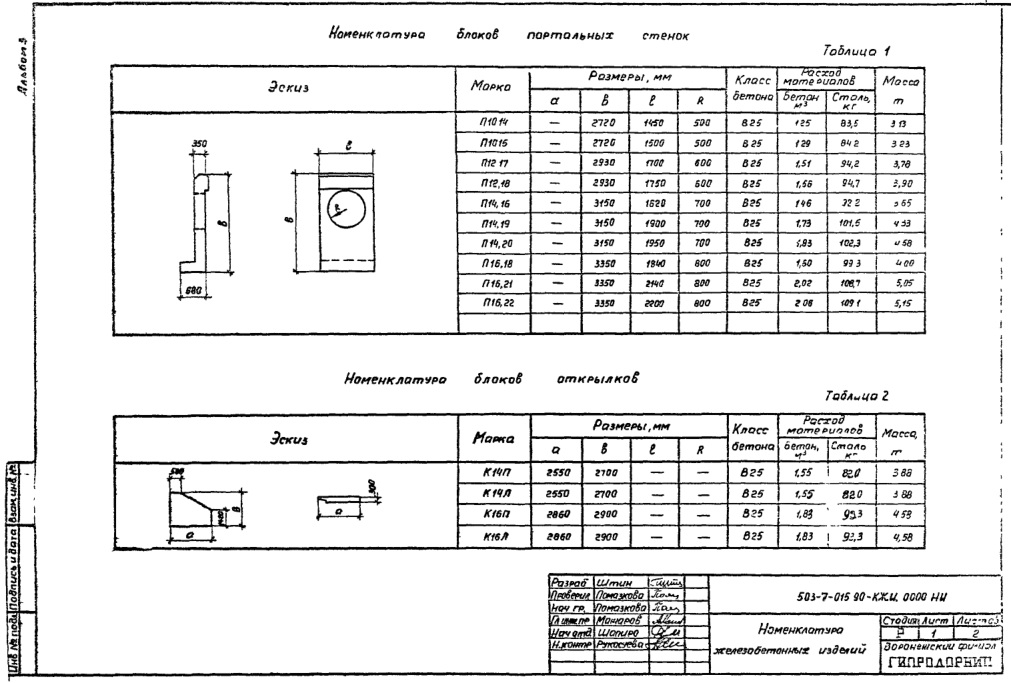

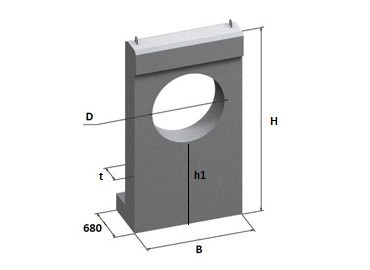

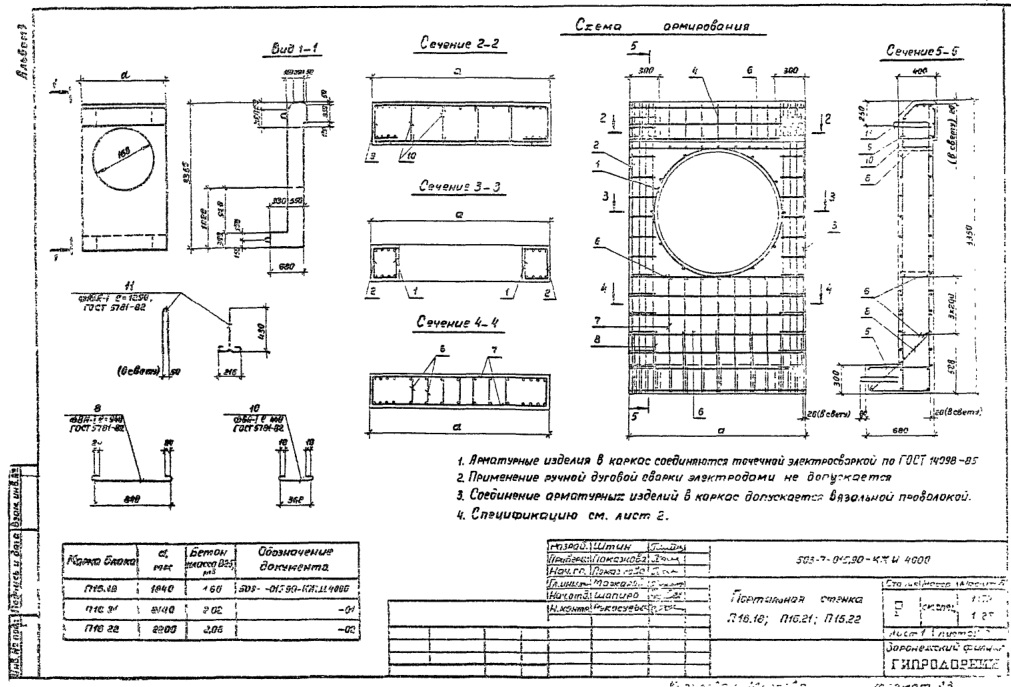

Портальные стенки П 16-18 – железобетонные плиты, используемые для обустройства оголовка водопропускной трубы, проложенной под железнодорожными и путепроводными насыпями, а также автомобильными дорогами общего пользования. Портальные стенки П 16-18 изготавливают согласно типового проектного решения ТПР 503-7-015.90. Изделия запроектированы на работу в условиях агрессивной среды и колоссальных разрушающих нагрузок.Элемент представляет собой плоскую стенку с отверстием установленного диаметра для подсоединения одноразмерного круглого трубопровода и двумя конструктивными выступами-козырьками для закрепления плиты в проектное положение. Откосные правое и левое крылья крепят к портальной стенке при помощи закладных деталей-шпилек. Бетонная поверхность выполняется гладкой, чтобы исключить возможное трение потоку воды, несущей взвесь, песок и прочие компоненты.

Портальные стенки П 16-18 применяют в строительстве длинномерных круглых безнапорных водоводов периодического действия, проходящих под железнодорожными и автомобильными насыпями различной высоты, в том числе очень высоких. Плиты заглубляют в грунт таким образом, чтобы верхний козырек удерживал верхние слои почвы, ограждая их от обрушения в водосток. Кроме того, стенки работают под давлением потока, активно сопротивляются опрокидывающим и сдавливающим силам, а также воспринимают вертикальные статические и динамические нагрузки, равномерно перераспределяя их на естественное основание. Допускается монтировать стенки данного типа в различных климатических регионах (с расчетной температурой самой холодной пятидневки до -40 градусов) и районах, где сейсмическая активность достигает 6 баллов включительно по шкале Рихтера.

Условные обозначения:

Портальные стенки П 16-18:

• П – плита (тип конструкции);
• 16 – диаметр отверстия (указывается в дециметрах и записывается с округлением до целого числа для удобства чтения шифра);
• 18 – номинальная ширина стенки, записанная в дециметрах.
